模电

参考链接

02-PN结的形成_4K_哔哩哔哩_bilibili

绪论

模拟信号

电子电路中信号的分类

1. 数字信号：离散性



   数字信号不仅仅在时间上是离散的，在数值上也是离散的。信号必须是整数值

   如果出现了夹在两个整数中间的小数（k’）,那么k’就需要根据阈值确定为k还是k+1

2. 模拟信号：连续性。==大多数物理量为模拟信号==。



   模拟信号不仅在时间上连续，在数值上也是连续的

常见半导体

本征半导体

==纯净的具有晶体结构的半导体==称为本征半导体。

==半导体==

物质的导电性能决定于原子结构。导体一般为低价元素，它们的最外层电子极易挣脱原子核的束缚成为自由电子，在外电场的作用下产生定向移动，形成电流。高价元素（如惰性气体）或高分子物质（如橡胶），它们的最外层电子受原子核束缚力很强，很难成为自由电子，所以导电
性极差，成为绝缘体。常用的半导体材料硅(Si)和锗(G)均为四价元素，它们的最外层电子既不像导体那么容易挣脱原子核的束缚，也不像绝缘体那样被原子核束缚得那么紧，因而其导电性介于二者之间。
在形成晶体结构的半导体中，人为地参入特定的杂质元素时，导电性能具有可控性：并且，在光照和热辐射条件下，其导电性还有明显的变化：这些特殊的性质就决定了半导体可以制成各种电子器件。

==本征半导体的晶体结构==

==将纯净的半导体经过一定的工艺过程制成单晶体，即为本征半导体==。晶体中的原子在空间形成排列整齐的点阵，称为晶格。由于相邻原子间的距离很小，因此，相邻的两个原子的一对最外层电子（即价电子）不但各自围绕自身所属的原子核运动，而且出现在相邻原子所属的轨道上，成为共用电子，这样的组合称为共价键结构，如下图所示。图中标有“+4”的圆圈表示除价电子外的正离子。

==本征半导体中的两种载流子==

晶体中的共价键具有很强的结合力，因此，在常温下，仅有极少数的价电子由于热运动（热激发)获得足够的能量，从而挣脱共价键的束缚变成为自由电子。与此同时，在共价键中留下一个空位置，称为==空穴==。原子因失掉一个价电子而带正电，或者说空穴带正电。在本征半导体中，自由电子与空穴是成对出现的，即自由电子与空穴数目相等，如下图所示。

• 若在本征半导体两端外加一电场，则一方面自由电子将产生定向移动，形成电子电流；
• 另一方面由于空穴的存在，价电子将按一定的方向依次填补空穴，也就是说空穴也产生定向移动，形成空穴电流。

运载电荷的粒子称为载流子。导体导电只有一种载流子，即自由电子导电；==而本征半导体有两种载流子，即自由电子和空穴均参与导电==，这是半导体导电的特殊性质。

[!tip]

空穴是相对运动，由于自由电子和空穴所带电荷极性不同，所以它们的运动方向相反，==本征半导体中的电流是两个电流之和==。

==本征半导体中载流子的浓度==

• 半导体在热激发下产生自由电子和空穴对的现象称为==本征激发==。
• 自由电子在运动的过程中如果与空穴相遇就会填补空穴，使两者同时消失，将这种现象称为==复合==。

在不同的热激发下，半导体的浓度不同：

• 在一定的温度下，本征激发所产生的自由电子与空穴对，与复合的自由电子与空穴对数目相等，故达到==动态平衡==。换言之，在一定温度下，本征半导体中载流子的浓度是一定的，并且自由电子与空穴的浓度相等。
• 当环境温度升高时，热运动加剧，挣脱共价键束缚的自由电子增多，空穴也随之增多，即载流子的浓度升高，因而必然使得导电性能增强。
• 若环境温度降低，则载流子的浓度降低，因而导电性能变差，可见，本征半导体载流子的浓度是环境温度的函数。理论分析表明，本征半导体载流子的浓度为：

$$
n_i=p_i=K_iT^{\frac{3}{2}}e^{\frac{E_{co}}{2kT}}
$$
式中$n_i$,和$p_i$分别表示自由电子与空穴的浓度($cm^{-3}$),T为热力学温度，k为玻尔兹曼常数($8.63×10^{-5}eV/K$),$E_{co}$为热力学零度时破坏共价键所需的能量，又称禁带宽度（硅为1.21eV,锗为0.785eV),$K_i$是与半导体材料载流子有效质量、有效能级密度有关的常量（硅为$3.87×10^{16}cm^{-3} \cdot K^{\frac{-3}{2}}$,锗为$1.76×10^{16}cm^{-3} \cdot K^{\frac{-3}{2}}$)。上式表明，当T=0 K时，自由电子与空穴的浓度均为零，本征半导体成为绝缘体；在一定范围内，当温度升高时，本征半导体载流子的浓度近似按指数曲线升高。在常温下，即T=300K时，硅材料的本征载流子浓度$n_i=P_i=1.43×10^{10}cm^{-3}$,锗材料的本征载流子浓度$n_i=p_i=2.38×10^{13}cm^{-3}$。

应当指出，本征半导体的导电性能很差，且与环境温度密切相关。半导体材料性能对温度的这种敏感性，既可以用来制作热敏和光敏器件，又是造成半导体器件温度稳定性差的原因。

[!tip]

半导体的导电能力和半导体中的载流子浓度有关。实际上本征半导体的导电能力很差，也不咋导电、也不咋绝缘。

从公式中可以看出，载流子的浓度和温度有关‼

杂质半导体

通过扩散工艺，在本征半导体中掺入少量合适的杂质元素，便可得到==杂质半导体==。按掺入的杂质元素不同，可形成N型半导体和P型半导体：控制掺入杂质元素的浓度，就可控制杂质半导体的导电性能。

N型半导体

在纯净的硅晶体中掺入==五价元素==（如磷（P）），使之取代晶格中硅原子的位置，就形成了==N型半导体==。由于杂质原子的最外层有五个价电子，所以除了与其周围硅原子形成共价键外，还多出一个电子，如图所示。

多出的电子不受共价键的束缚，只需获得很少的能量，就成为自由电子。在常温下，由于热激发，就可使它们成为自由电子。而杂质原子因在晶格上，且又缺少电子，故变为不能移动的正离子。N型半导体中，自由电子的浓度大于空穴的浓度，故称自由电子为==多数载流子==，空穴为==少数载流子==：简称前者为==多子==，后者为==少子==。

由于杂质原子可以提供电子，故称之为==施主原子==。N型半导体主要靠自由电子导电，掺入的杂质越多，多子（自由电子）的浓度就越高，导电性能也就越强。

[!tip]

电子较多，所以叫多子。空穴较少，所以叫少子。（多子和少子的判定规则）

[!important]

如果半导体中的某一个特性和少子相关，那么他受温度影响较大。

P型半导体

在纯净的硅晶体中参入三价元素（如硼），使之取代晶格中硅原子的位置，就形成P型半导体。由于杂质原子的最外层有3个价电子，所以当它们与周围的硅原子形成共价键时，就产生了一个“空位”（空位为电中性），当硅原子的外层电子填补此空位时，其共价键中便产生一个空穴，如图所示，而杂质原子成为不可移动的负离子。

因而P型半导体中，空穴为多子，自由电子为少子，主要靠空穴导电。与N型半导体相同，掺入的杂质越多，空穴的浓度就越高，使得导电性能越强。因杂质原子中的空位吸收电子，故称之为受主原子。

[!note]

从以上分析可知，由于掺入的杂质使多子的数目大大增加，从而使多子与少子复合的机会大大增多。因此，对于杂质半导体，多子的浓度愈高，少子的浓度就愈低。可以认为，多子的浓度约等于所掺杂质原子的浓度，因而它受温度的影响很小；而少子是本征激发形成的，所以尽管其浓
度很低，却对温度非常敏感，这将影响半导体器件的性能。

[!tip]

N为Negative(负)的字头，由于电子带负电，故得此名。

P为Positive(正)的字头，由于空穴带正电，故得此名。

PN结

采用不同的掺杂工艺，将P型半导体与N型半导体制作在同一块硅片上，在它们的交界面就形成PN结。PN结具有单向导电性。

PN结的形成

物质总是从浓度高的地方向浓度低的地方运动，这种由于浓度差而产生的运动称为==扩散运动==。当把P型半导体和N型半导体制作在一起时，在它们的交界面，两种载流子的浓度差很大因而P区的空穴必然向N区扩散，与此同时，N区的自由电子也必然向P区扩散，如下图所示。

图中P区标有负号的小圆图表示除空穴外的负离子（即受主原子），N区标有正号的小圆圈表示除自由电子外的正离子（即施主原子）。由于扩散到P区的自由电子与空穴复合，而扩散到N区的空穴与自由电子复合，所以在交界面附近多子的浓度下降，P区出现负离子区，N区出现正离子区，它们是不能移动的，称为空间电荷区，从而形成内电场。随着扩散运动的进行，空间电荷区加宽，内电场增强，其方向由N区指向P区，正好阻止扩散运动的进行。

在电场力作用下，载流子的运动称为==漂移运动==。当空间电荷区形成后，在内电场作用下，少子产生漂移运动，空穴从N区向P区运动，而自由电子从P区向N区运动。在无外电场和其它激发作用下，==参与扩散运动的多子数目等于参与漂移运动的少子数目，从而达到动态平衡==，形成PN结，如下图所示。

此时，空间电荷区具有一定的宽度，电位差为U。,电流为零。空间电荷区内，正、负电荷的电量相等；因此，当P区与N区杂质浓度相等时，负离子区与正离子区的宽度也相等，称为==对称结==：而当两边杂质浓度不同时，浓度高一侧的离子区宽度低于浓度低的一侧，称为不对称PN结：两种结的外部特性是相同的。

[!tip]

绝大部分空间电荷区内自由电子和空穴都非常少，在分析PN结特性时常忽略载流子的作用，而只考虑离子区的电荷，这种方法称为“耗尽层近似”，故也称空间电荷区为耗尽层。

[!note]

电子向左移动，空穴向右移动，出现复合现象，导致P区边缘带负电，N区左侧带正电，当形成PN结之后，在电场力的作用下，空穴和电子就不会那么激烈的移动，实际上还是有扩散运动的。

PN结的单向导电性

如果在PN结的两端外加电压，就将破坏原来的平衡状态。此时，扩散电流不再等于漂移电流，因而PN结将有电流流过。当外加电压极性不同时，PN结表现出截然不同的导电性能，即呈现出单向导电性。

1. PN结外加正向电压时处于导通状态：

   当电源的正极（或正极串联电阻后）接到PN结的P端，且电源的负极（或负极串联电阻后）接到PN结的N端时，称PN结外加正向电压，也称正向接法或正向偏置。此时外电场将多数载流子推向空间电荷区，使其变窄，削弱了内电场，破坏了原来的平衡，使扩散运动加剧，漂移运动
   减弱。由于电源的作用，扩散运动将源源不断地进行，从而形成正向电流，PN结导通，如下图所示。



   [!note]

   外电场从0开始升压到PN节导通范围之内，称为死区电压。在死区电压内，外电场内没有电流。

   增加外电场的过程中，实际上是在削弱势垒电压，当势垒电压变低的时候，扩散运动恢复，导致电流迅速增大。

   PN结导通时的结压降只有零点几伏，因而应在它所在的回路中串联一个电阻，以限制回路的电流，防止PN结因正向电流过大而损坏。

   加正向电压时，实际上是多子的移动。

2. PN结外加反向电压时处于截止状态
   当电源的正极（或正极串联电阻后）接到PN结的N端，且电源的负极（或负极串联电阻后）接到PN结的P端时，称PN结外加反向电压，也称反向接法或反向偏置，如下图所示。此时外电场使空间电荷区变宽，加强了内电场，阻止扩散运动的进行，而加剧漂移运动的进行，形成反向电流，也称为漂移电流。因为少子的数目极少，即使所有的少子都参与漂移运动，反向电流也非常小，所以在近似分析中常将它忽略不计，认为PN结外加反向电压时处于截止状态。



   [!note]

   此时内电场和外电场的方向一致。

   反向电压增大势垒，扩散运动变弱，虽然漂移运动增强但是是少子的漂移，量太少了影响可以忽略（反向饱和电流）。

   加反向电压时，实际上是少子的移动。

PN结电流方程

由理论分析可知，PN结所加端电压$u$与流过它的电流$i$​的关系为
$$
i=I_s(e^{\frac{qu}{kr}}-1)
$$
式中$I_s$为反向饱和电流，$q$为电子的电量，$k$为玻尔兹曼常数，$T$为热力学温度。将上式中的$kT/g$用$U$​取代，则得
$$
i=I_s(e^{\frac{u}{U_T}}-1)
$$
常温下，即T=300K时，$U_T \approx 26mV$,称$U_T$为温度的电压当量。

PN结的伏安特性

由上式可知，当PN结外加正向电压，且u>>$U_T$时，$i≈I_Se^{\frac{u}{U_T}}$,即$i$随$u$按指数规律变化；当PN结外加反向电压，且|u|>>U,时，$i \approx -I_s$。图像如下图所示，称为PN结的伏安特性。

其中>0的部分称为正向特性，u<0的部分称为反向特性。

当反向电压超过一定数值$U_{BR}$后，反向电流急剧增加，称之为==反向击穿==。击穿按机理分为齐纳击穿和雪崩击穿两种情况。

1. 在高掺杂的情况下，因耗尽层宽度很窄，不大的反向电压就可在耗尽层形成很强的电场，而直接破坏共价键，使价电子脱离共价键束缚，产生电子-空穴对，致使电流急剧增大，这种击穿称为==齐纳击穿==，可见齐纳击穿电压较低。如果掺杂浓度较低，耗尽层宽度较宽，那么低反向电压下不会产生齐纳击穿。
2. 当反向电压增加到较大数值时，耗尽层的电场使少子加快漂移速度，从而与共价键中的价电子相碰撞，把价电子撞出共价键，产生电子-空穴对。新产生的电子与空穴被电场加速后又撞出其它价电子，载流子雪崩式地倍增，致使电流急剧增加，这种击穿称为==雪崩击穿==。无论哪种击穿，若对其电流不加限制，都可能造成PN结的永久性损坏。

[!tip]

为什么会反向击穿？

• 当加正向电压时，可以看作电流增大，电阻减小，功耗较小
• 当加反向电压时，可以看作电流增大，电阻增大，功耗增大，发热过多导致击穿

$$
P=UI=I^2R
$$

PN节的电容效应

在一定条件，PN结具有电容效应，根据产生原因不同分为势垒电容和扩散电容。

==势垒电容==

当PN结外加的反向电压变化时，空间电荷区的宽度将随之变化，即耗尽层的电荷量随外加电压而增大或减小，这种现象与电容器的充放电过程相同，如下面左图所示。耗尽层宽窄变化所等效的电容称为势垒电容$C_b$。$C_b$具有非线性，它与结面积、耗尽层宽度、半导体的介电常数及外加电压有关。对于一个制作好的PN结，$C_b$与外加电压u的关系如下面右图所示。利用PN结加反向电压时$C_b$随u变化的特性，可制成各种变容二极管。

[!tip]

势垒电容实际上可以作为可变电容，随着反向电压越大，这个电容就越大

==扩散电容==

PN 结处于平衡状态时的少子常称为平衡少子。PN 结处于正向偏置时,从P区扩散到N区的空穴和从N区扩散到P区的自由电子均称为非平衡少
子。当外加正向电压一定时，靠近耗尽层交界面的地方非平衡少子的浓度高，而远离交界面的地方浓度低，且浓度自高到低逐渐衰减，直到零。形成一定的浓度梯度（即浓度差)，从而形成扩散电流。当外加正向电压增大时，非平衡少子的浓度增大且浓度梯度也增大，从外部看正向电流（即扩散电流）增大。当外加正向电压减小时与上述变化相反。下图所示的三条曲线是在不同正向电压下P区少子浓度的分布情况。各曲线与$n_p=n_{p0}$所对应的水平线之间的面积代表了非平衡少子在扩散区域的数目。

• 当外加电压增大时，曲线由①变为②，非平衡少子数目增多；
• 当外加电压减小时，曲线由①变为③，非平衡少子数目减少。

扩散区内，电荷的积累和释放过程与电容器充放电过程相同，这种电容效应称为扩散电容$C_d$。与$C_b$一样，$C_d$也具有非线性，它与流过PN结的正向电流i、温度的电压当量$U_T$以及非平衡少子的寿命T有关。i越大、T越大、$U_T$越小，$C_d$就越大。

由此可见，PN结的结电容$C_j$是$C_b$与$C_d$之和，即
$$
C_j=C_b+C_d
$$
由于$C_b$与$C_d$一般都很小（结面积小的为1pF左右，结面积大的为几十至几百皮法），对于低频信号呈现出很大的容抗，其作用可忽略不计，因而只有在信号频率较高时才考虑结电容的作用。

二极管

将PN结用外壳封装起来，并加上电极引线就构成了半导体二极管，简称二极管。由P区引出的电极为阳极，由N区引出的电极为阴极，常见的外形如下图所示：

常见结构

二极管的几种常见结构如下图所示。

下图所示的点接触型二极管，由一根金属丝经过特殊工艺与半导体表面相接形成PN结。因而结面积小，不能通过较大的电流。但其结电容较小，一般在1F以下，工作频率可达100MHz以上。因此适用于高频电路和小功率整流。

下图所示的面接触型二极管是采用合金法工艺制成的。结面积大，能够流过较大的电流，但其结电容大，因而只能在较低频率下工作，一般仅作为整流管。

下图所示的平面二极管是采用扩散法制成的。结面积较大的可用于大功率整流，结面积小的可作为脉冲数字电路中的开关管。

二极管符号如下图：

二极管的伏安特性

与PN结一一样，二极管具有单向导电性。但是，由于二极管存在半导体体电阻和引线电阻，所以当外加正向电压时，在电流相同的情况下，二极管的端电压大于PN结上的压降；或者说，在外加正向电压相同的情况下，二极管的正向电流要小于PN结的电流；在大电流情况下，这种影响更为明显。另外，由于二极管表面漏电流的存在，使外加反向电压时的反向电流增大。

在近似分析时，仍然用PN结的电流方程式(1.1.2)、(1.1.3)来描述二极管的伏安特性。实测二极管的伏安特性时发现，只有在正向电压足够大时，正向电流才从零随端电压按指数规律增大。使二极管开始导通的临界电压称为开启电压U，如图1.2.3所示。当二极管所加反向电压的数值足够
大时，反向电流为1s。反向电压太大将使二极管击穿，不同型号二极管的击穿电压差别很大，从几十伏到几千伏。表1.2.1列出两种材料小功率二极管开启电压、正向导通电压范围、反向饱和电流的数量级。由于硅材料PN结平衡时耗尽层电势U比锗材料的大，使得硅材料的U比锗材料的大。

差分放大器

差分放大器是一种电子放大器，其核心功能是放大两个输入信号之间的电压差，同时抑制共模信号（即两个输入信号的相同部分）。这种特性使得差分放大器在信号处理、噪声抑制和放大应用中具有显著优势。

差分放大器通常由两个输入端（正输入端和负输入端）和一个输出端组成。它通过比较两个输入信号的差异来放大输出信号。这种设计使其能够有效抑制共模干扰，提高信号的信噪比和稳定性。

[!tip]

增益（Gain）是衡量电路、系统或设备放大能力的指标，表示输出信号与输入信号的比值。增益可以用线性比例或分贝（dB）表示，具体类型取决于所放大的信号性质。

1. 电压增益（Voltage Gain）
2. 电流增益（Current Gain）
3. 功率增益（Power Gain）

增益的单位

1. 线性比例:直接用比值表示，如电压增益为100表示输出电压是输入电压的100倍。
2. 分贝（dB）: 常用对数单位表示增益。
3. 电压增益公式：$A_v(dB) = 20 \log_{10}(A_v) $
4. 功率增益公式： $A_p(dB) = 10 \log_{10}(A_p)$

[!tip]

差分信号指的是两个频率相同、幅值相等但相位相反的信号。

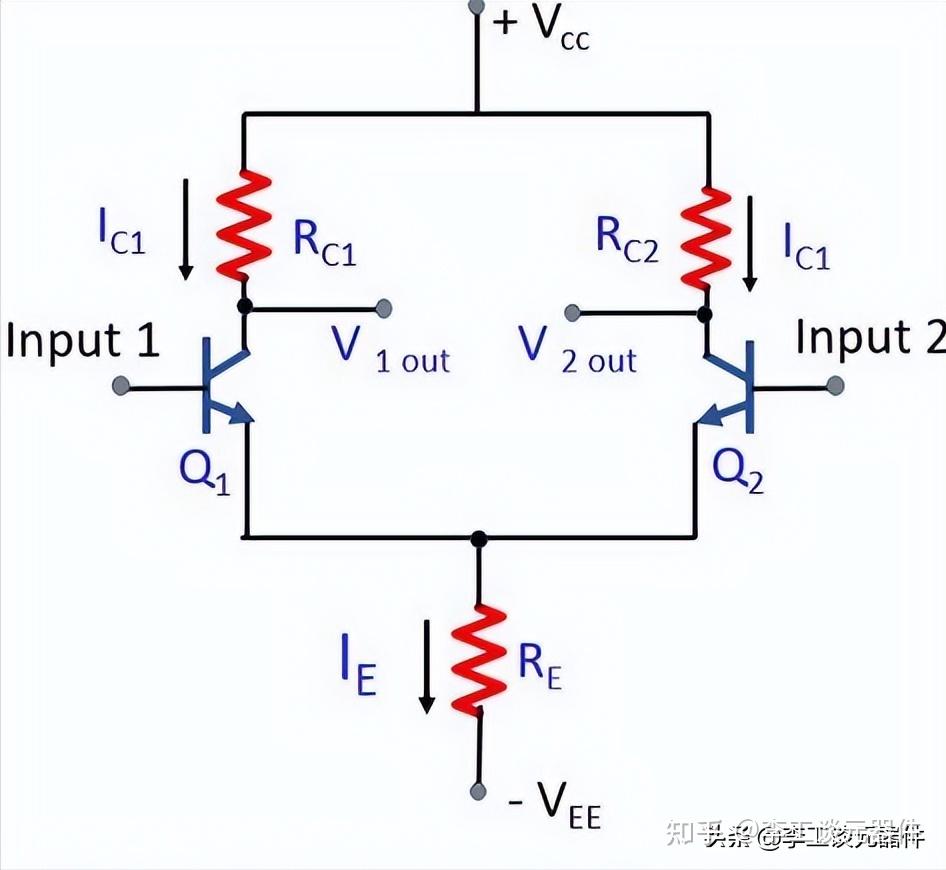

差分放大器的基本电路通常由两个晶体管（如NPN或PNP）组成，它们共享一个电源电压（Vcc）、一个公共发射极电阻（Re）和一个负电源电压（V-E）。这种对称的结构确保了差分放大效果(参考自搞不懂差分放大电路？一定要看着一文，公式+案例，几分钟就搞定 - 知乎)。

[!tip]

如上面的电路图所示，有两个输入 Iput1 和 Iput 2 以及两个输出 V1out 和 V2out。

Iput1 加到晶体管 Q1 的基极，Iput 2 加到晶体管 Q2的基极。Q1 和 Q2 的发射极都连接到一个共发射极电阻，使得两个输出端 V1out 和 V2out 受到两个输入信号 Iput1 和 Iput 2 的影响。

Vcc 和 Vee 是电路的两个电源电压，仅使用单个电压电源，该电路也可以正常工作。你可能还注意到电路中没有指示接地端子。因此，可以理解为正负电压电源的相反点都连接到地。

差分运放原理

以下使用BJT的差分放大器作为例子。

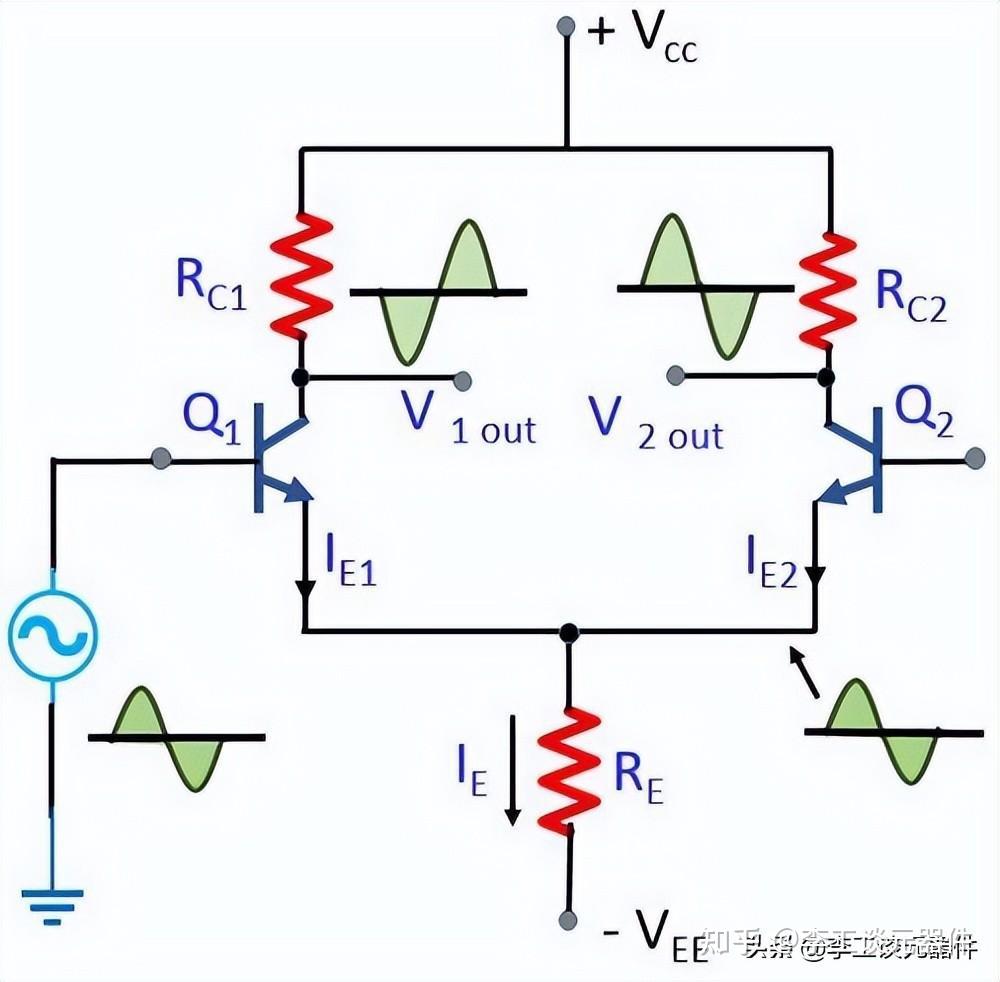

首先，在晶体管 Q1的基极施加一个信号，在晶体管 Q2 的基极没有施加任何信号。具体电路图如下所示：

在这里，Q1 以两种方式起作用：首先，作为共发射极放大器，Q1 处的应用输入将在输出 1 处提供放大的反相信号。其次，作为共集电极放大器，信号出现在Q1 的发射极，与输入同相，略小。

[!tip]

为何会生成一个反相信号？

晶体管的电流电压关系：晶体管（如NPN型晶体管Q1）的集电极电流$I_C$受基极电流$I_B$控制，基极电流的微小变化会引起集电极电流的较大变化。根据欧姆定律，集电极电阻$R_{C1}$上的电压降为$V_{RC} = I_C × R_C $。当输入信号使基极电流增加时，集电极电流也增加，导致集电极电阻上的电压降增大。由于电源电压$V_{CC}$是固定的，输出电压$V_{OUT} = V_{CC} - V_{RC} $，所以集电极电流增大时，输出电压会降低；反之，当基极电流减小时，集电极电流减小，集电极电阻上的电压降减小，输出电压会升高。这就使得输出电压的变化与输入信号的变化方向相反，从而产生反相的效果。

放大器的电路结构：在共射极放大器电路中，输入信号加在基极和发射极之间，输出信号取自集电极和发射极之间。发射极通常接地或通过一个电阻接地，作为交流信号的公共端。当输入信号正半周到来时，基极电位升高，基极电流增大，集电极电流随之增大，集电极电位下降，输出为负半周信号；当输入信号负半周到来时，基极电位降低，基极电流减小，集电极电流随之减小，集电极电位升高，输出为正半周信号。所以从输入信号和输出信号的相位关系来看，输出信号与输入信号反相 。

虚短和虚断

在理想情况下，差分运放的两个输入端电位相等，称为==虚短==。若输入电流为0，则称为==虚断==

==虚短==

虚短是指在理想情况下，运放的两个输入端（同相输入端和反相输入端）之间的电压几乎相等，即 $ u_+ \approx u_- $。这种现象并不是真正的短路，而是由于运放的高增益特性导致的。具体来说，当运放处于线性工作状态时，其差模输入电阻非常高（通常为兆欧级别），因此输入端之间的电压差接近于零。这种特性被称为“虚假短路”，简称“虚短”。

虚短的成立条件包括：

• 运放处于线性工作状态。
• 运放具有足够大的开环增益（通常在80 dB以上）。
• 运放的输出电压有限，通常在10 V～14 V之间。

虚短的特点是：

• 输入端电压相等，但并非真正短路。
• 运放的输出电压会通过负反馈调整，使输入端电压保持相等。

[!note]

差模输入电阻（也称为差模输入阻抗）是指在运算放大器或差分放大电路中，当输入信号为差模信号时，从两个输入端看进去的等效电阻。其定义为输入电压变化量与相应输入电流变化量的比值

==虚断==

虚断是指在理想情况下，运放的两个输入端之间的电流几乎为零，即 $ i_+ \approx i_- \approx 0 $。这同样不是真正的断路，而是由于运放的高输入阻抗特性导致的。具体来说，由于运放的输入阻抗非常高，流入输入端的电流接近于零，因此看起来像是断路，但实际上是由于输入阻抗无穷大造成的。

虚断的成立条件包括：

• 运放处于线性工作状态。
• 运放具有足够大的输入阻抗（通常为兆欧级别）。
• 电路中存在深度负反馈。

虚断的特点是：

• 输入端电流相等且接近于零。
• 运放的输入端相当于“开路”，但实际上并非真正断开。

运算放大器

运算放大器（Operational Amplifier，简称运放）是一种高增益、高输入阻抗、低输出阻抗的差分放大器电路单元，广泛应用于模拟信号处理领域。其主要特点和功能如下：

1. 基本结构与工作原理

   运算放大器通常由差分放大器、电平转换器和输出级组成。它具有两个输入端（反相输入端和非反相输入端）和一个输出端。输入信号通过这两个输入端进入运放，经过内部电路处理后，输出端产生放大后的信号。运放的工作原理基于电流仅在输出端流动的特性，通过计算两个输入电压的差值并乘以一个大的增益系数（通常为数十万甚至更高），从而得到输出电压。

特点

• 理想的运放，它的输入阻抗无穷大，输出阻抗为零。
• 理想的运放电路分析有两大重要原则贯穿始终，即“虚短”与“虚断”。
• 电流永远不会流入或者流出输入端，电流可以流入和流出输出端。
• 从输出端流入或流出的电流，由运放的供电端提供。
• 运算放大器把用"+“的值输入的电压值，从”-"输入端的电压相减。运算放大器会在两个输入电压取这个差值。并且将它乘以一个非常大的数字，得到一个结果。即Vout = K(Vin± Vin-)

反馈电路

1. 反馈的基本概念
   反馈是指将放大器输出的一部分信号通过反馈网络传递回输入端，从而调节输入信号与输出信号之间的关系。根据反馈的方向，可以分为正反馈和负反馈两种类型：

   • 正反馈：反馈信号与输入信号同相，通常用于产生振荡或特定的非线性行为。引入正反馈网络之后，使基本放大电路净输入量增大（或者输出量的变化增大）。
   • 负反馈：反馈信号与输入信号反相，是运算放大器中最常见的反馈方式，用于提高稳定性、减小失真和扩展带宽。引入负反馈网络之后，使基本放大电路净输入量减小（或者输出量的变化减小）。

2. 负反馈的作用
   负反馈通过将输出信号的一部分反馈到输入端，可以实现以下功能：

   • 稳定静态工作点：通过负反馈，运算放大器可以在负载变化时保持输出电压的稳定。
   • 提高增益稳定性：负反馈可以抑制由于增益波动引起的输出波动，从而提高放大器的增益稳定性。
   • 扩展带宽：负反馈可以降低放大器的相位裕度，从而扩展其频率响应范围。
   • 减少失真：负反馈可以减小非线性失真，使输出信号更加接近输入信号的线性响应。

3. 反馈网络的设计
   反馈网络通常由电阻、电容或其他元件组成。

   • 电阻反馈：最常见的反馈形式，通过电阻将输出信号的一部分反馈到输入端。例如，电压跟随器中使用串联电阻进行电压反馈。



   • 电容反馈：通过电容将输出信号的高频分量反馈到输入端，常用于带通滤波器或高频放大器中。



   • 电流反馈：通过电流源或电流镜将输出电流的一部分反馈到输入端，适用于高精度电流放大器。


4. 典型应用
   运算放大器的反馈电路在多种电路中都有广泛应用：

   • 电压跟随器：通过串联电阻实现电压反馈，用于缓冲和隔离信号。

   • 反相放大器：通过负反馈实现反相放大功能，增益由反馈电阻决定。

   • 非反相放大器：通过正反馈实现非反相放大功能，适用于特定的信号处理需求。

   • 积分和微分电路：通过电容或电阻反馈实现积分或微分运算功能。


5. 设计注意事项
   在设计运算放大器的反馈电路时，需要考虑以下因素：

   • 稳定性：确保反馈网络不会引入不稳定的相位裕度或振荡。
   • 噪声抑制：选择低噪声的反馈元件（如低感抗的电容器）以减少噪声干扰。
   • 负载匹配：根据负载阻抗选择合适的反馈电阻或电容，以避免失真或饱和现象。

6. 实际应用案例

   • 在某些高频应用中，运算放大器通过负反馈网络与电容结合，形成环形振荡器，用于产生正弦波或锯齿波。


   • 在生物医学信号处理中，运算放大器通过负反馈网络与直流伺服电路结合，实现低噪声、高精度的信号放大。


运算放大器的反馈电路是其性能优化的关键部分。通过合理设计反馈网络，可以显著提高放大器的稳定性、增益、带宽和噪声抑制能力，从而满足各种电子电路的需求。
