RTC
时间戳
概述

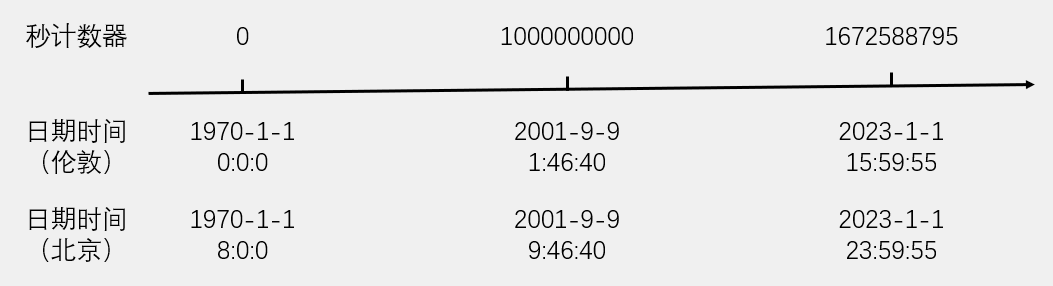

Unix时间戳(Unix Timestamp)定义为从UTC/GMT的1970年1月1日0时0分0秒开始所经过的秒数,不考虑闰秒
时间戳存储在一个秒计数器中,秒计数器为32位/64位的整型变量
世界上所有时区的秒计数器相同,不同时区通过添加偏移来得到当地时间

GMT和UTC
GMT(Greenwich Mean Time)格林尼治标准时间是一种以地球自转为基础的时间计量系统。它将地球自转一周的时间间隔等分为24小时,以此确定计时标准
UTC(Universal Time Coordinated)协调世界时是一种以原子钟为基础的时间计量系统。它规定铯133原子基态的两个超精细能级间在零磁场下跃迁辐射9,192,631,770周所持续的时间为1秒。当原子钟计时一天的时间与地球自转一周的时间相差超过0.9秒时,UTC会执行闰秒来保证其计时与地球自转的协调一致

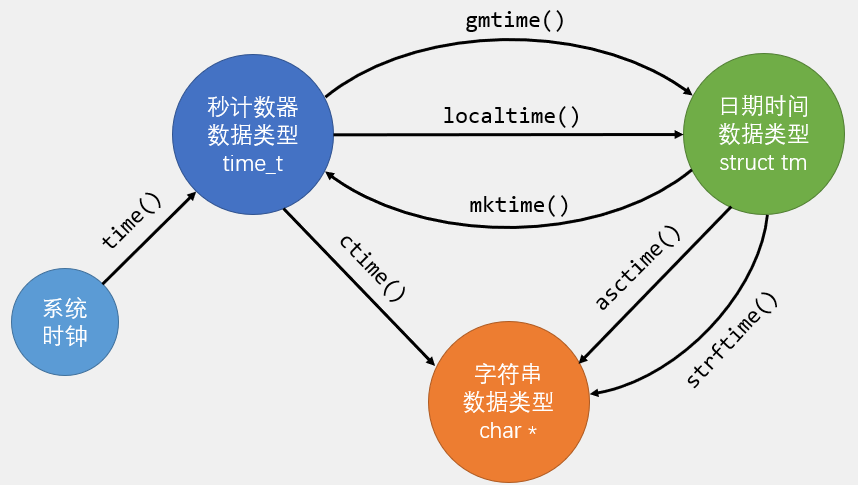

时间戳转换
| 函数 | 作用 |
|---|---|
| time_t time(time_t*); | 获取系统时钟 |
| struct tm* gmtime(const time_t*); | 秒计数器转换为日期时间(格林尼治时间) |
| struct tm* localtime(const time_t*); | 秒计数器转换为日期时间(当地时间) |
| time_t mktime(struct tm*); | 日期时间转换为秒计数器(当地时间) |
| char* ctime(const time_t*); | 秒计数器转换为字符串(默认格式) |
| char* asctime(const struct tm*); | 日期时间转换为字符串(默认格式) |
| size_t strftime(char*, size_t, const char*, const struct tm*); | 日期时间转换为字符串(自定义格式) |
[!TIP]
需要引入time.h才可以使用上述函数

实验:时间戳转换
1 |
|
RTC
实时时钟(Real Time Clock,RTC),本质是一个计数器,计数频率常为秒,专门用来记录时间。

[!NOTE]
普通定时器拿来作时钟可行吗?
普通定时器无法掉电运行!
RTC特性
- 能提供时间(秒钟数)
- 能在MCU掉电后运行
- 低功耗
RTC有以下特点及功能
- RTC是一个独立的定时器,可为系统提供时钟和日历的功能
- RTC和时钟配置系统处于后备区域,系统复位时数据不清零,VDD(2.0 ~ 3.6V)断电后可借助VBAT(1.8~3.6V)供电继续走时
- 32位的可编程计数器,可对应Unix时间戳的秒计数器
- 20位的可编程预分频器,可适配不同频率的输入时钟
- 可选择三种RTC时钟源:
- HSE时钟除以128(通常为8MHz/128)
- LSE振荡器时钟(通常为32.768KHz)
- LSI振荡器时钟(40KHz)
常见的解决方案

| 对比因素 | 内部RTC | 外置RTC |
|---|---|---|
| 信息差异 | 提供秒/亚秒信号 | 提供秒信号和日历 |
| 功耗 | 功耗高 | 功耗低 |
| 体积 | 不用占用额外体积 | 体积大 |
| 成本 | 成本低 | 成本高 |
[!TIP]
- 一般都需要设计RTC外围电路;
- 一般都可以给RTC设置独立的电源;
- 多数RTC的寄存器采用BCD码存储

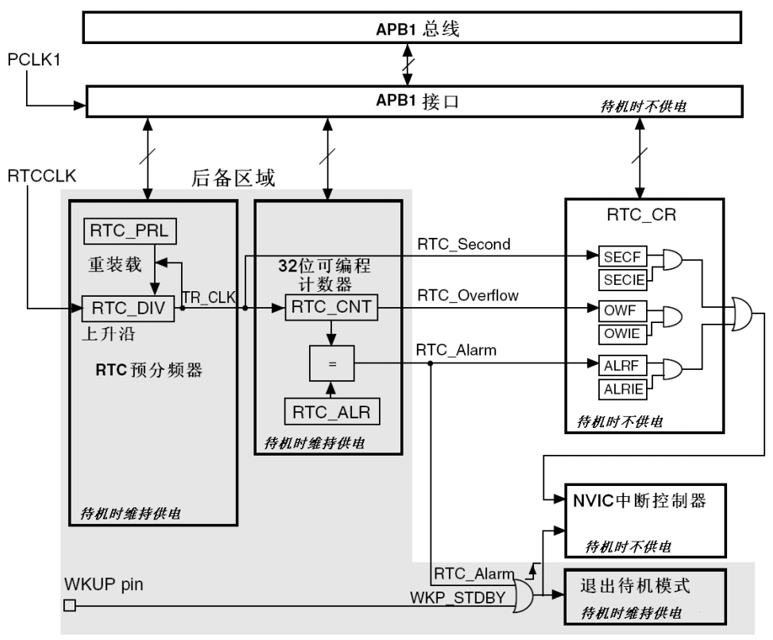

框图
RTC时钟来源:
- 接高速晶振,一般接主晶振(8MHz),通过128分频,可以产生RTCCLK时钟。为了在RTC的时钟为1Hz,所以使用高速时钟的时候需要先进行128倍分频
- 接低速晶振,可以直接给RTCCLK,OSC32的晶振是内部RTC的专用时钟,这个晶振的值不是随便选的,一般和RTC有关的,都是统一的数值,就是32.768KHz(2的次方数15次方),需要注意的是,只有OSC32这个时钟在设备断电后是由VBAT提供电源,其他的LSI和HSE都不接VBAT,所以最好使用OSC32

[!NOTE]
框图中的组件:
- RTC预分频器
- 32位可编程计数器
- 待机唤醒
- RTC控制寄存器与APB1接口
3个时钟源:
- HSE/128
- LSI 40kHz
- LSE 32.768kHz
RTC预分频器:
一般来说RTCCLK进来都不是1MHz的,所以需要进行分频,这个分频器由两个寄存器组成重装载寄存器(RTC_PRL)和余数寄存器(RTC_DIV)。
我们在RTC_PRL中写入6,则代表7分频,因为是从零开始的。
RTC_DIV实际上就是一个计数器,当计数记到7时,自然溢出,产生一个时钟,这就是分频的原理,这里的div是一个递减计数器,每来一个输入时钟,DIV的值就自减一次,当自减为0时,再来一个输入时钟,产生一个溢出信号,同时DIV从PRL获取重装值,继续自减。
32位可编程计数器
我们可以将这个计数器看作是unix时间戳的秒计数器,所以我们可以使用time.h头文件中的函数读取并且转换时间
此外,这里还有一个RTC_ALR闹钟寄存器,32位寄存器,在ALR中写入一个秒数,设置一个闹钟,当CNT的值和闹钟值相等时,这时就会产生RTC_Alarm闹钟信号,通往右边的中断系统,在中断函数中就可以执行相应的操作了,同时,这个闹钟还可以让STM32退出待机模式
待机唤醒
闹钟信号和wake up引脚都可以唤醒设备
中断系统
将会产生三个中断:
- RTC_Second(秒中断):每秒进入一次中断
- RTC_Overflow(溢出中断):32位的计数器记满溢出,将会产生一个中断
- RTC_Alarm(闹钟中断):当计数器和闹钟值相等时,将会产生一个中断

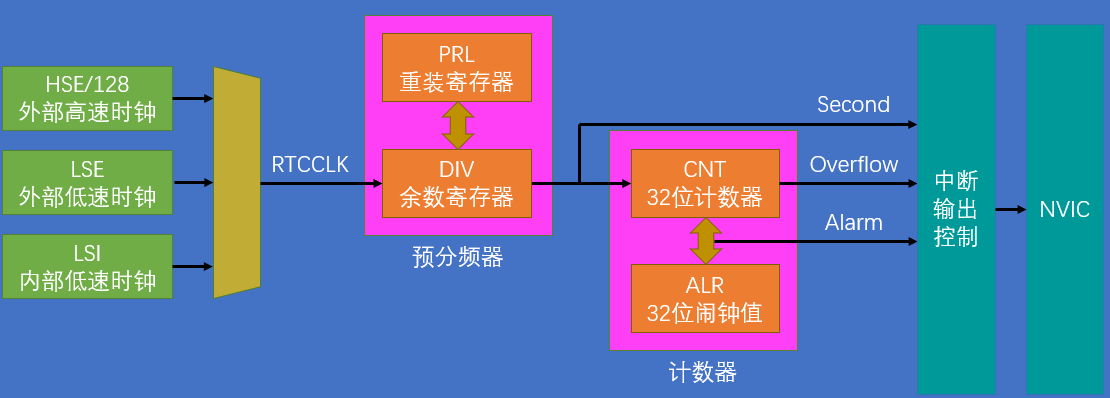

简易框图

注意事项
- 执行以下操作将使能对BKP和RTC的访问:
- 设置RCC APB1ENR的PWREN和BKPEN,使能PWR和BKP时钟
- 设置PWR CR的DBP,使能对BKP和RTC的访问
- 若在读取RTC寄存器时,RTC的APB1接口曾经处于禁止状态,则软件首先必须等待RTC CRL寄存器中的RSF位(寄存器同步标志)被硬件置1
- 必须设置RTC CRL寄存器中的CNF位,使RTC进入配置模式后,才能写入RTC_PRL、RTC_CNT、RTC_ALR寄存器
- 对RTC任何寄存器的写操作,都必须在前一次写操作结束后进行。可以通过查询RTC_CR寄存器中的RTOFF,状态位,判断RTC寄存器是否处于更新中。仅当RTOFF状态位是1时,才可以写入RTC寄存器
BKP
BKP(Backup Registers)是备份寄存器
BKP可用于存储用户应用程序数据。当VDD(2.0-3.6V)电源被切断,他们仍然由VBAT(1.8~3.6V)维持供电。当系统在待机模式下被唤醒,或系统复位或电源复位时,他们也不会被复位
TAMPER引脚产生的侵入事件将所有备份寄存器内容清除
RTC引脚输出RTC校准时钟、RTC闹钟脉冲或者秒脉冲
存储RTC时钟校准寄存器
用户数据存储容量:20字节(中容量和小容量)/84字节(大容量和互联型)

[!tip]
橙色部分就是后备区域,当VDD主电源掉电时,后备区域仍然可以由VBAT的备用电池供电,当VDD主电源上电时,后备区域供电就会由VBAT切换到VDD
实验
测试备份数据寄存器
1 | int main(void){ |
实时时钟
1 |
|
